Thông số kỹ thuật máy SHAPE

- Lỗ khoan có thể kiểm tra :

Đường kính nhỏ nhất : 457mm

Đường kính tối đa : 6300mm

Chiều sâu tối đa : 150m

Dữ liệu có thể thu được trong môi trường nước, bentonite và dung dịch polymer

Thành phần cát tối đa trong suốt quá trình thu nhận dữ liệu là 10%

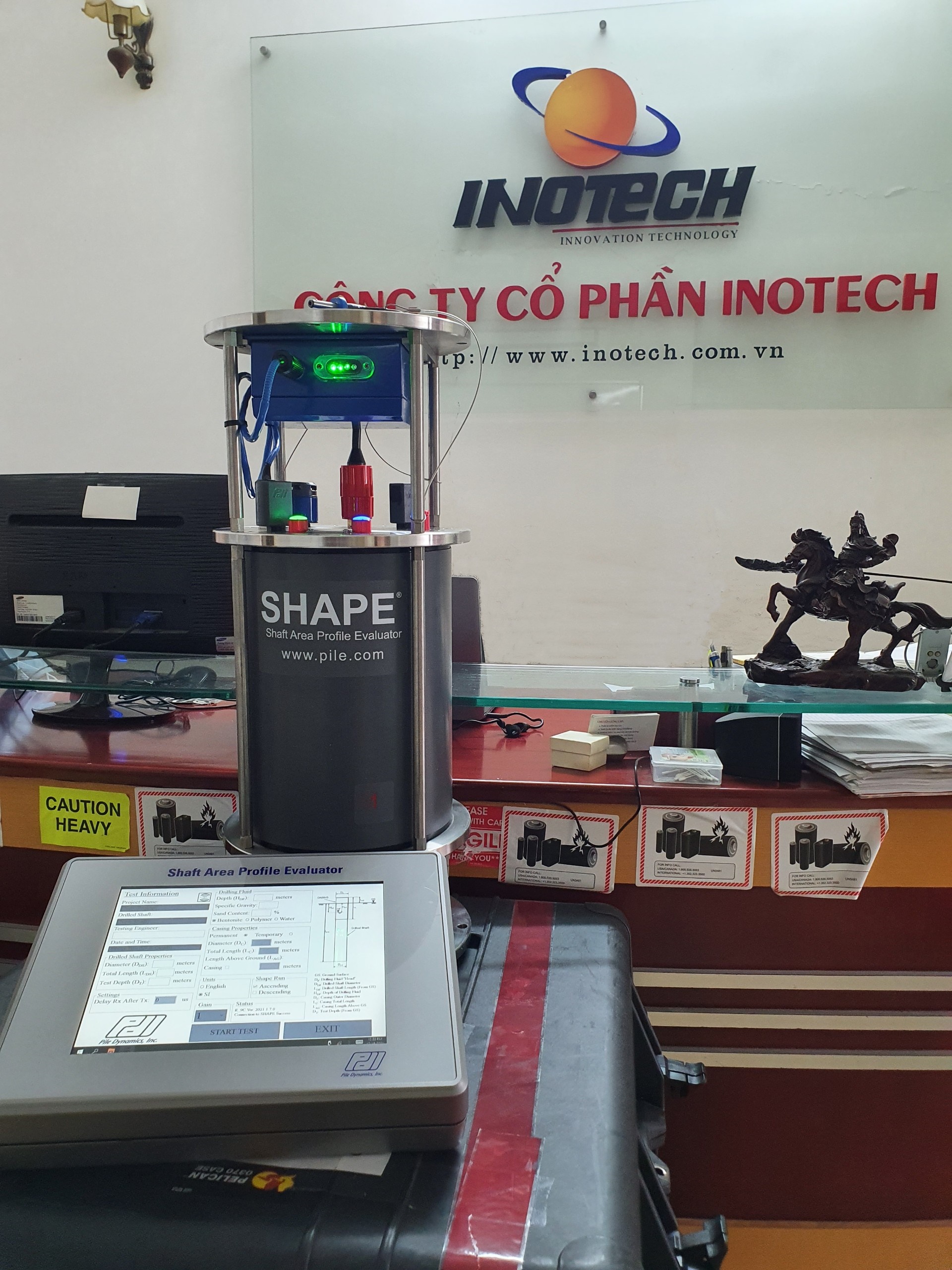

1- Bộ phận đầu đo (SHAPE Sensor Unit):

Cho phép gá lắp nhanh với thanh Kelly hoặc có thể dùng hệ thống tời (lựa chọn thêm) để thả phần máy chính xuống lỗ khoan

Bộ gá tiêu chuẩn cho thanh Kelly với kích thước 101.6mm (4 inch) hoặc 152.4mm (6 inch) hoặc 203.1mm (8 inch).

Cấu hình 8 đầu dò siêu âm để có thể quét toàn bộ biên dạng lỗ khoan được đổ đầy nước theo chiều thẳng đứng

8 kênh ( tương ứng với 8 đầu dò siêu âm) quét đồng thời biên dạng lỗ khoan với tốc độ lấy mẫu khoảng 1ft /s (300mm/s)

Cài đặt sẵn chương trình để thu thập số liệu và tính toán biên dạng cọc và bán kính lỗ khoan, thể tích và độ thẳng

Tốc độ thu thập số liệu khoảng 1 scan/s

Cài đặt sẵn 2 đầu đo áp suất được đặt cách nhau với khoảng cách cố định. Nếu kết quả đo độ sâu của 2 đầu đo áp suất không tuyến tính (do nước trong lỗ khoan không sạch và có nhiều huyền phù) thì máy sẽ tự động điều chỉnh để tính toán chính xác chiều sâu

Cài đặt sẵn 2 đầu đo siêu âm được đặt cách nhau với khoảng cách cố định để xác định vận tốc truyền sóng (trên cơ sở đo thời gian truyền sóng giữa 2 đầu đo) khi dung dịch trong lỗ khoan có lẫn nhiều bùn và tạp chất. Đảm bảo chính xác vận tốc sóng theo suốt chiều sâu của hố khoan trong các điều kiện kiểm tra thực tế tại hiện trường khi tỷ trọng của dung dịch thay đổi theo độ sâu

Độ chính xác đo đường kính có thể giảm xuống đến 1.58 mm (0.0625 in)

Máy chính được thiết kế có thể làm việc an toàn với độ sâu đến 150m cột nước. Hãng SX thiết kế đặc biệt đảm bảo nước không thể xâm nhập vào bên trong máy trong quá trình làm việc

Trong quá trình kiểm tra, các số liệu tự động được lưu trữ trong ổ cứng trong

Dung lượng ổ cứng : 30GB hoặc lớn hơn.

Cài đặt sẵn cổng Ethernet để kết nối với máy tính bảng SHAPE

Máy chính SHAPE có thể được cấu hình qua máy chính (SHAPE tablet) hoặc laptop ( có cài đặt phần mềm SHAPE)

Hoạt động bằng pin ngoài 12V trong 6h liên tục

Kích thước: 254 x 660 mm (10 x 26 in) không tính bộ khớp nối Kelly

Khối lượng : 30 kg (65 lbs.) không tính bộ khớp nối Kelly

Vật liệu : Thép không rỉ và hợp kim nhôm

Nhiệt độ làm việc: -20 to +55⁰ C

Nhiệt độ làm việc bảo quản: -40° to 85°C (-40° to 185° F)

2- Bộ phận máy chính (SHAPE Tablet) :

Hiển thị trên màn hình cảm ứng LCD, 26.4cm (10.4 inch), độ phân giải 1024 x 768.

Cổng video đầu ra: HDMI và VGA

Nguồn điện cung cấp : pin 12V bên trong với 4h làm việc liên tục hoặc dùng điện lưới 100-240VAC qua bộ chuyển đổi AC Adaptor

Thời gian nạp : tối đa 6h

Chạy trên hệ điều hàng Microsoft Windows 10

Ổ cứng SSD, dung lượng 128GB hoặc lớn hơn.

Cài đặt sẵn cổng Ethernet và 4 cổngUSB

Số liệu đo được lưu trữ trong SHAPE Sensor Unit sau đó được truyền đến SHAPE Tablet qua cáp Ethernet hoặc qua đường Wi-fi

SHAPE Tablet có thể kết nối với internet tốc độ cao và được điều khiển từ xa

Đơn vị đo : hệ SI hoặc hệ Mét

Cung cấp kèm theo phần mềm SHAPE để làm báo cáo, trình diễn biên dạng lỗ khoan dưới dạng 2D , 3D hay 360˚ view

Kích thước: 320 X 250 X 68 mm (12.6 x 9.8 x 2.7 in)

Khối lượng : 5 kg (11 lbs.)

Nhiệt độ làm việc: 0 đến  +40⁰ C

Nhiệt độ bảo quản: -40° to 65°C

3- Sơ đồ bố trí máy SHAPE :

     Máy SHAPE với đầu nối thanh Kelly              Máy SHAPE với bộ tời

     (tiêu chuẩn)                                                          (Lựa chọn thêm)

4- Báo cáo kết quả thu được từ máy SHAPE :

Hình 1:  Báo cáo kết quả thí nghiệm thể hiện bằng hình ảnh 2D

Hình 2: Báo cáo kết quả thí nghiệm thể hiện bằng hình ảnh 3D, 360^o view

Hình 3: Báo cáo kết quả thể tích thực tế đo được và lý thuyết (thiết kế ban)

Hình 4: Báo cáo kết quả độ thẳng đứng của thánh vách hố khoan và phương vị lệch
